一、什么是互感器的二次開路？

  互感器開路就是互感器二次端子不接負載或者接了負載但是不夠成電流回路。

  接單理解為：沒有能量轉換，所以一次側的電流全部變?yōu)閯畲烹娏髁?，二次側不開路有部分電流轉換了。

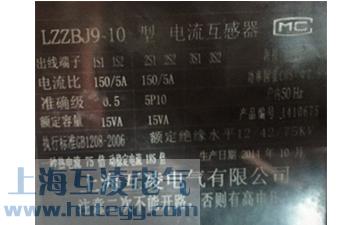

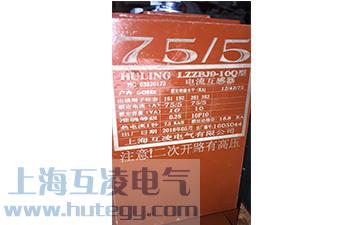

二、為什么不能二次開路使用注意事項電

流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。

因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

電流互感器運行時，副邊不允許開路。

原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因為Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。

三、那些情況會形成互感器的二次開路

  3.1 由于交流電流回路中的試驗接線端子的結構和質量上存在缺陷，在運行中發生螺桿與銅板螺孔接觸不良，造成開路。

  3.2 由于電流回路中的試驗端子壓板的膠木頭過長，旋轉端子金屬片未壓在壓板的金屬片上，而誤壓在膠木套上，致使開路。

  3.3修試人員工作中的失誤，如忘記將繼電器內部接頭接好、驗收時未能發現。

  3.4二次線端子接頭壓接不緊，回路中電流很大時，發熱燒斷或氧化過甚造成開路。

  3.5室外端子箱、接線盒受潮，端子螺絲和墊片銹蝕過重，造成開路。

四、電流互感器發生二次開路有那些現象

 4.1因鐵芯發熱，有異常氣味；

 4.2因鐵芯電磁振動加大，有異常噪聲；

 4.3串接在二次繞組中的有關表計(如電流表、功率表、電度表等)指示值減小或為零；

 4.4如因二次回路連接端子螺絲松動，可能會有打火現象和放電聲響，隨著打火，有關表計指針有可能隨之擺動。

五、電流互感器發生二次開路會有什么后果？

5.1、二次側繞組及開路兩點問產生很高的尖峰波電壓(可達幾千伏)，威脅設備絕緣和人身安全；

5.2、鐵芯損耗增加，發熱嚴重，有燒壞絕緣的可能；

5.3鐵芯中將產生剩磁，使電流互感器變比誤差和相角誤差加大，影響計量準確性。

六、電流互感器發生二次開路如何處理

由前文我們知道電流互感器運行中二次繞組開路產生高電壓，其重要原因是一次負載電流很大。

因此在處理中應盡可能停電處理；

如不能停電也要設法轉移或降低一次負載電流，待渡過負載高峰后，再停電處理。

如果是因二次回路中螺絲壓接點上螺絲松動而造成的開路在盡可能降低負載電流和采取必要的安全措施(有監護人、注意操作者身體各部位距帶電體安全距離，戴絕緣手套，使用基本絕緣安全用具等)的情況下，可以不停電修理。

這一項操作視為帶電作業，要按帶電作業制定安全措施并實施。

如果是高壓電流互感器二次繞組出線端口處開路。

則限于安全距離，人員不能靠近，必須在停電以后才能處理。

七、電流互感器二次回路接線的要求

電流互感器二次回路接線不允許有開關、不允許有保險、不允許有接頭。
