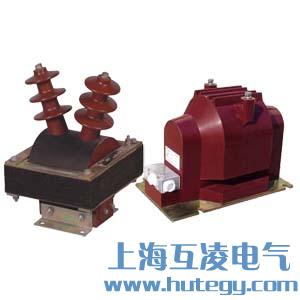

高壓互感器

高壓互感器簡要介紹

高壓互感器是適用于1kv至220kv電力系統中將大電壓轉換成小電壓或?qū)⒋箅娏鬓D(zhuǎn)換成小電流以便于測量、保護、使用的互感器，一般分為3kv、6kv、10kv、35kv、66kv、110kv、220kv，江蘇地區現試行24kv系統。
其中10kv和220kv應用最為廣泛。二次輸入多為200V或100V或5A或1A。
分類：
按功能分：
電壓互感器：如JDZ等系列
電流互感器：如LZZB系列
按照填充材料分：
油式互感器：內部填充為絕緣油
干式互感器：內部填充為環氧樹脂
按照封閉等級
半封閉互感器：如羊角形的JDZ互感器，接線端子等部分露出來，其它部分被封閉。
全封閉式互感器：全身被封閉起來。

高壓互感器分類

電壓互感器——按原理分為電磁感應式和電容分壓式兩類。
按用途，電壓互感器又分為測量用和保護用兩類。
電磁感應式電壓互感器。工作原理與變壓器相同?；窘Y(jié)構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
電容分壓式電壓互感器。在電容分壓器的基礎上制成。電容式電壓互感器多與電力系統載波通信的耦合電容器合用，以簡化系統，降低造價。此時，它還需滿足通信運行上的要求。電壓互感器按結構分類，有充油式、干式以及三芯五柱式和單相式，還有全絕緣式和半絕緣式。

高壓互感器主要作用

互感器的作用有以下幾方面:
將一次回路的高電壓和大電流變?yōu)槎位芈返臉?biāo)準位，通常額定二次電壓為100V，額定二次電流為5A，使測址儀表和保護裝置標準化，以及二次設備的絕緣水平可按低電壓設計，從而結構輕巧，價格便宜。
所有二次設備可用低電壓、小電流的控制電纜連接，使屏內布線簡一單、安裝方便。同時，便于集中竹理，可實現遠方控制和測量。
二次回路不受一次回路的限制.可采用Y形、△形或V形接法，因而接線靈活方便。同時，對二次設備進行維護、調換以及調整試驗時，不需中斷一次系統的運行，僅適當?shù)馗淖兌谓泳€即可實現。
使二次設備和工作人員與高電壓部分隔離，且互感器二次側均接地，從而保證了設備和人身的安全。
在交流電路中，常用互感器把高電壓轉換成低電壓，大電流轉換成小電流，此后再供測量、控制、保護用。這樣不但可以加大測量?jī)x表從程，便于儀表標準化，降低控制、保護設備的電壓和電流，而且使儀表與設備或高壓電路隔開，保證儀表、設備和工作人員的安全。

高壓互感器應用

主要用于交流電路中監視電氣設備運行情況及控制系統(通常其一次側繞組稱為原繞組或一次繞組，二次側繞組稱為副繞組或二次繞組)，用以分別向測量?jī)x表、繼電器的電壓線圈和電流線圈供電，正確反映電氣設備的正常運行和故障情況。測量?jī)x表的準確性和繼電保護動作的可靠性，在很大程度上與互感器的性能有關。因此應該熟悉互感器的一些主要特性，以便正確選擇和使用互感器。
