簡述

lfz1d電流互感器是lqzj-0.66電流互感器的改進產品，適用于額定頻率為50hz，額定電壓為0.66kv及以下交流電路中做電能的測量和繼電保護用。性能穩定，結構精良，可不同角度安裝，安裝使用方便，并在澆注提表面刻有電比，二次端蓋上封罩，有效的防止了竊電行為，是低壓電網改首選為升級換代產品?？商娲鶯FZd-N1電流互感器

原理簡介

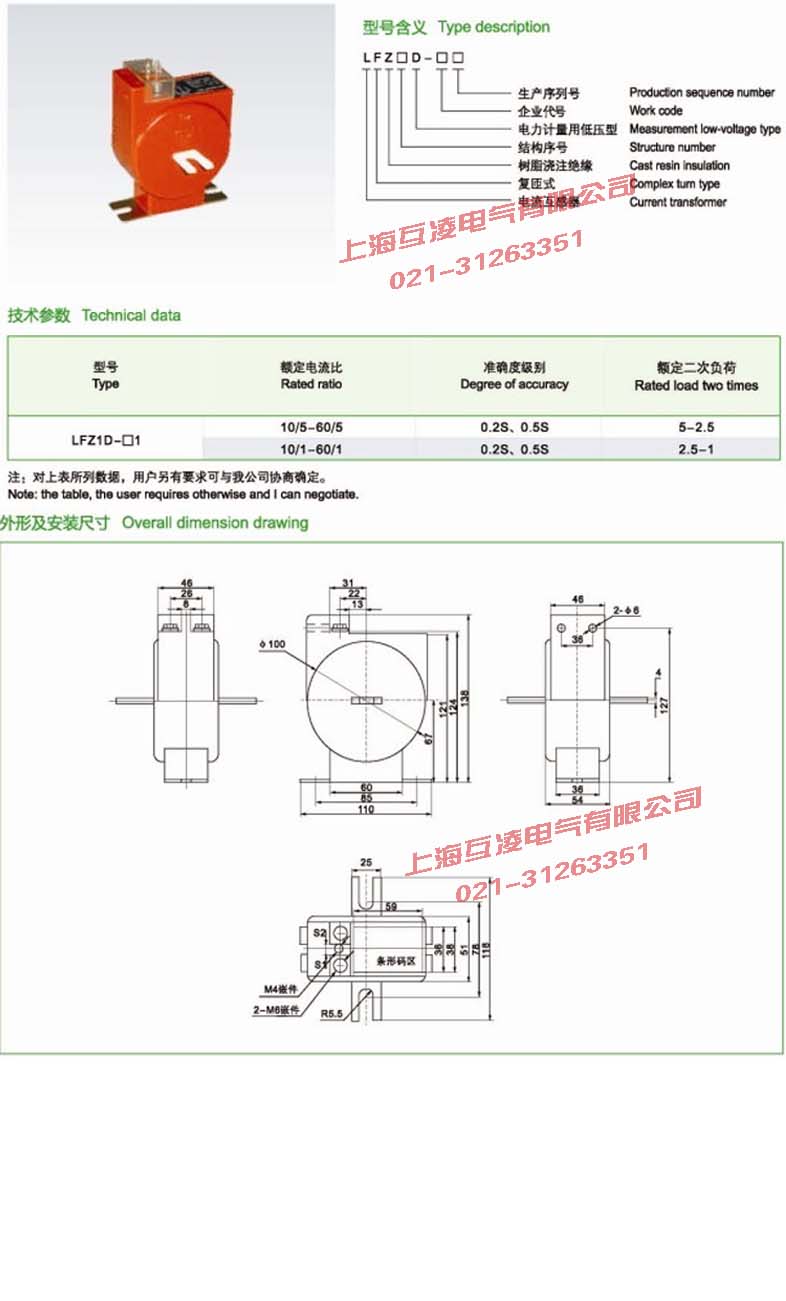

LFZ1D電流互感器是一種電流變換裝置。它將高壓和低壓大電流變成電壓較低的小電流供給儀表和繼電保護裝置并將儀表和保護裝置與高壓電路隔開。電流互感器的二次側電流均為5安，這使得測量儀表和繼電保護裝置使用安全、方便，也使其在制造上可以標準化。 電流互感器的構造是由鐵芯、一次繞組、二次繞組、接線端子及絕緣支撐物等組成。電流互感器的一次繞組的匝數較少，串接在需要測量電流的線路中，流過較大的被測電流，二次繞組的匝數較多， 串接在測量儀表或繼電保護回路里。 lfz1d電流互感器的二次回路不允許開路。電流互感器在工作時，它的二次回路始終是閉合的，但因測量儀表和保護裝置的串聯繞組的阻抗很小，電流互感器的工作情況接近短路狀態，一次電流所產生的磁化力大部分被二次電流所補償，總磁通密度不大，二次繞組電勢也不大。當電流互感器開路時，二次回路阻抗無限大，電流等于零，一次電流完全變成了勵磁電流，在二次繞組產生很高的電勢，威脅人身安全，造成儀表、保護裝置、互感器二次絕緣損壞。 電流互感器二次回路必須接地， 以防止一次絕緣擊穿，二次串入高壓，威脅人身安全， 損壞設備。LFZ1D電流互感器圖紙如下
