穩壓器的作用電流互感器的作用及他們的區別

　　穩壓器原理

　　由于部分電器中含有線圈組件，在通電初期會產生阻礙電流的渦流，渦流的產生既會削弱到電器啟動時的瞬時電壓，導致啟動緩慢，又會加強斷路后產生的瞬時電壓，可能產生火花損壞電路。此時便需要一個穩壓器來保護電路的正常運行。穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/p>

　　電流互感器原理

　　電流互感器是利用變壓器原理，在測量較大電流時，按倍率縮小電流，以便在電流表的量程之內

　　穩壓器的作用

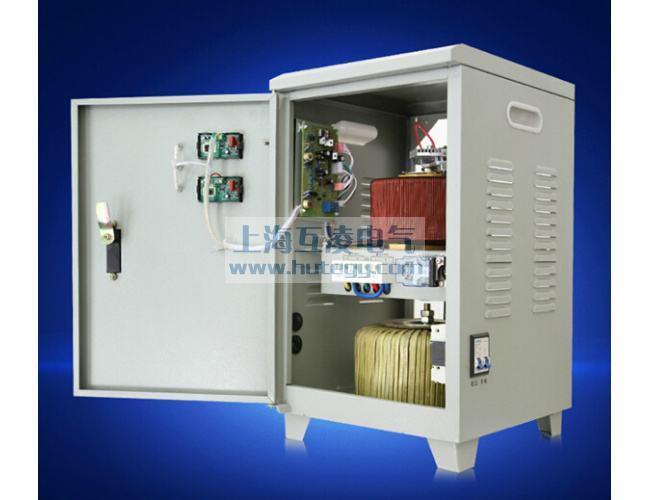

　　穩壓器是一種能自動調整輸出電壓的供電電路或供電設備，其作用是將波動較大和達不到電器設備要求的電源電壓穩定在它的設定值范圍內，使各種電路或電器設備能在額定工作電壓下正常工作。

　　電流互感器的作用

　　電流互感器是一種電流變換裝置，有電流變換和隔離兩重作用，它將高壓回路或低壓回路的大電流轉變?yōu)榈蛪盒‰娏鳎ㄒ话銥?a），供給儀表和繼電保護裝置實現測量、計量、保護等作用。

　　穩壓器的用途

　　穩壓器是一種能自動調整輸出電壓的供電電路或供電設備，其作用是將波動較大和達不到電器設備要求的電源電壓穩定在它的設定值范圍內，使各種電路或電器設備能在額定工作電壓下正常工作。

　　最初的電力穩壓器是靠繼電器的跳動穩定電壓的。當電網電壓出現波動時，電力穩壓器的自動糾正電路啟動，使內部繼電器動作。迫使輸出電壓保持在設定值附近，這種電路優點是電路簡單，缺點是穩壓精度不高并且每一次繼電器跳動換擋，都會使供電電源發生一次瞬時的中斷并產生火花干擾。

　　這對電腦設備的讀寫工作干擾很大，容易造成電腦出現錯誤信號，嚴重時還會使硬盤損壞。

　　高質量的小型穩壓器，大多采用電機拖動碳刷的方法穩定電壓，這種穩壓器對電器設備產生的干擾很小穩壓精度相對較高。

　　穩壓器跟電流互感器的區別

　　如何選用正確的穩壓器

　　1、大功率補償式穩壓器、無觸電穩壓器、凈化穩壓器等容量安全系數交流穩壓電源是以輸出功率（kVA）為標稱額定容量，而一般情況下負載都不是純阻性的，即功率因數COS￠≠1，穩壓器實際能輸出的有功功率kW=容量（kVA）×COS￠。所以在實際選型時要按用電設備的額定功率、功率因數和負載類型等具體情況來合理選擇穩壓電源，其輸出功率應留有適當余量，特別是沖擊性負載選型時余量要更大，具體選型安全系數見下表負載性質設備類型安全系數選擇穩壓電源容量純阻性負載如白熾燈、電阻絲、電爐等設備要0.2~0.3倍余量.感性、容性負載如熒光燈具、風機、電動機、水泵、空調、電腦、電冰箱等2~3倍余量.大電感性、電容性負載（如電動機、電腦）環境下，選型時應考慮負載的起動電流特別大（達額定電流的5~8倍），所以選擇穩壓器容量時應是負載功率的2~3倍。如：三相電機1.1kW1臺,7.5kW1臺，選用穩壓器時，容量≥（1.1kW+7.5kW)×2=17.2kVA，即至少要選用三相SJW-20kVA以上產品的穩壓器。

　　2、小功率穩壓電源(SVC、TND、TNS、繼電器式穩壓器)輸出容量曲線自耦式穩壓器（單相0.5kVA~3kVA．10k臥式及以下，三相9kVA及以下）當輸入相電壓低于198V時，輸出容量就開始下降；輸入相電壓等于160V時，下降到穩壓器額定容量的50%.所以在電源電壓的低端特別要注意減輕負載降額使用，以免使穩壓器過載燒毀；自耦式穩壓器能夠同時輸出220V和110V兩種電壓。但即使是全部由110V輸出時，穩壓器所帶負載也不能超過額定容量的50%，否則就是過載使用。

　　3、參數穩壓器它是靠磁飽和穩壓的它對負載設備的性質有嚴格的要求,主要使用一種性質的負載要是混合性負載的話容量一定要放大,阻性負載如電熱絲、電飯煲等負載只要0.2倍就可以了,容性和感應性負載如電動機、大電容、變壓器、水泵等負載至少3-5倍的余量這要看現場的實際情況來定,混合性負載如電動機和電熱絲這類的負載要選擇該穩壓器一定要3-7倍的余量,混合性負載最好不要選擇該穩壓器。

　　穩壓器使用需要注意

　　以下安全事項是針對碳刷式穩壓電源的于其它穩壓器有所不同請客戶不要一概而論。

　　1、穩壓電源在通電啟動時，請勿隨意拆開穩壓電源或撥拉穩壓電源輸入輸出連線，以防觸電或其它電氣安全事故。

　　2、穩壓電源輸入輸出連線一定要布置合理，防止踩踏磨破，造成漏電事故。

　　3、穩壓電源一定要可靠接地，因不接地線運行而造成的觸電或人體傷害，由用戶自行負責。

　　4、穩壓電源的地線不能接在暖氣管道、供水管道、燃?xì)夤艿赖裙嬖O(shè)施上，以免侵犯第三方權利或造成危害。

　　5、應定期檢查穩壓電源的輸入和輸出連線，以免松動或脫落，從而影響穩壓電源的正常使用和用電安全。

　　6、穩壓器的連接線的選配必須達到規定能承載足夠的電流容量的連接線。

　　7、穩壓器應輕拿輕放，在工作的時候避免劇烈振動；

　　8、保證穩壓器的碳刷彈簧有足夠的壓力,以免碳刷和線圈接觸面跳火；

　　9.、非專業人員請不要拆開穩壓電源或?qū)Ψ€(wěn)壓電源進行維修。
