電流互感器準確限值系數，怎么正確判斷是否合格？

想要判定電流互感器準確限值系數是否合格？（CT就是電流互感器的縮寫。）首先，要知道什么是電流互感器準確級？其次，電流互感器準確級怎么計算？最后是如果判斷電流互感器的準確級系數是否合格。

首先，什么是電流互感器準確級？

準確級是指在規定的二次負荷變化范圍內，一次電流為額定值時的最大電流誤差。

電流互感器根據測量誤差的大小可劃分為不同的準確級。電流互感器的準確度等級分為0.001～1多種級別，與原來相比準確度提高很大。

用于發電廠、變電站、用電單位配電控制盤上的電氣儀表一般采用0.5級或0.2級；用于設備、線路的繼電保護一般不低于1級；用于電能計量時，視被測負荷容量或用電量多少依據規程要求來選擇。

 電流互感器準確級分類：

1.1測量用電流互感器的標準準確級

 測量用電流互感器的標準準確級為：0.1、0.2、0.5、1、3、5；每個精確級規定了相應的最大允許誤差限值（比值差和相位差）0.1、0.2、0.5、1、3、5數字代表電流誤差。

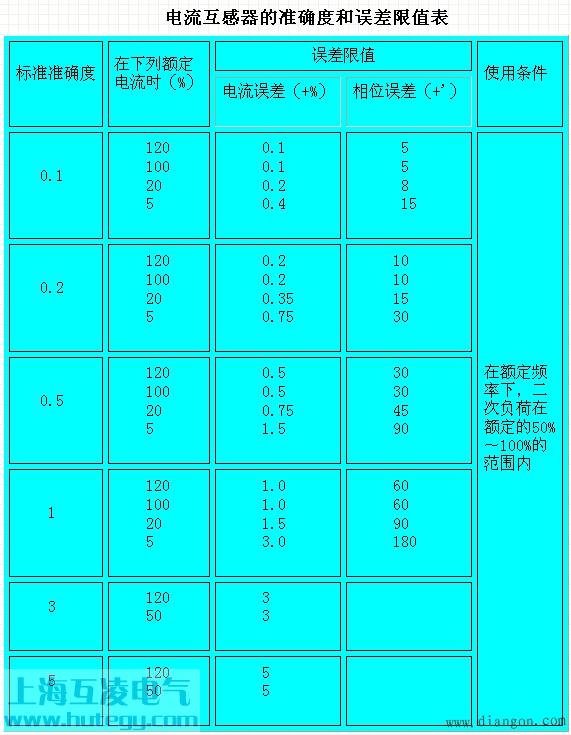

對于0.1、0.2、0.5和1級，在二次負載為額定負載的25%～100%之間的任一值時，其額定頻率下的電流誤差和相位差應不超過表12所列限制；

0.5級表示互器測量繞組精度等級0.5(額定電流5%,誤差±1.5%；額定電流20%,誤差±0.75%；額定電流100%120%,誤差±0.5%)

2.2、特殊用途的測量用電流互感器準確級

特殊用途的測量用電流互感器的標準準確級為：0.2S、0.5S；

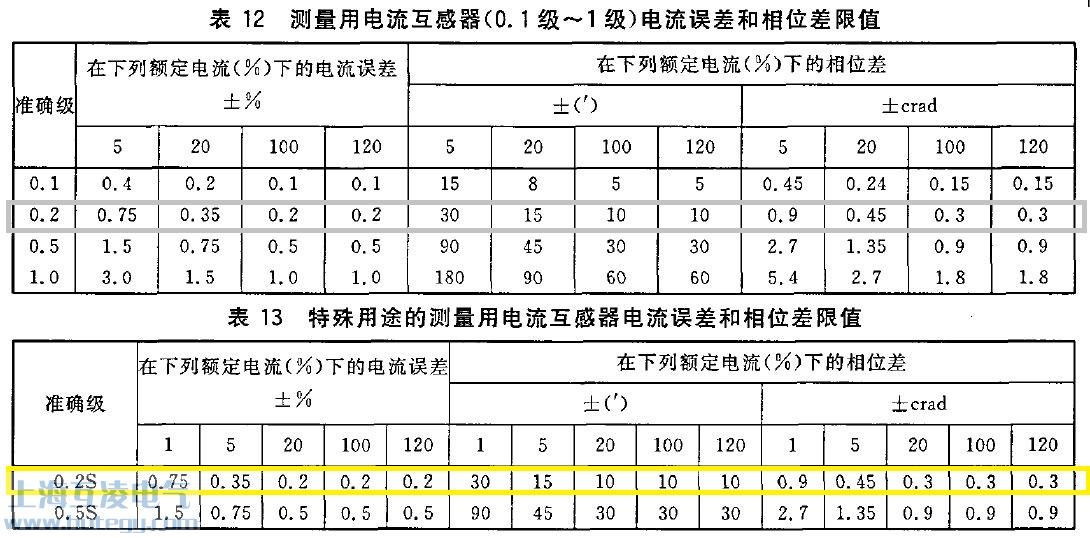

對于0.2S和0.5S級，在二次負載為額定負載的25%～100%之間的任一值時，其額定頻率下的電流誤差和相位差應不超過表13所列限制；

0.2S級跟0.2級的區別

 0.2級和0.2S級圴是針對測量用電流互感器，其最大的區別是在小負荷時，0.2S級比0.2級有更高的測量精度；主要是用于負荷變動范圍比較大，而有些時候幾乎空載的場合。

  0.2S級和0.2級在各負載率下的電流誤差及相位誤差可參見GB1208-1997《電流互感器》，通過該國標圖表中的數據，可以清楚地看出在實際負荷電流小于額定電流的30%時，0.2S級的綜合誤差明顯小于0.2級電流互感器。

2.3保護用的電流互感器準確級

 保護用的電流互感器準確級的標準準確級為5P和10P。

P代表保護，表示該準確級在額定準確限值一次電流下的最大允許復合誤差的百分?jǐn)?shù)（GB1208-1997）。

P級是一般保護用電流互感器，可分為5Px，10Px兩種，如5P10,5P20,10P10,10P20等，其中P表示保護用鐵芯，P之前的數字表示綜合誤差及準確等級，P之后的數字表示極限準確倍數。

TP級是具有暫態特性鐵芯的電流互感器。（出于經濟上的考慮，目前在220kv及以下電力系統繼電保護回路尚不推薦使用TP型電流互感器，通常采用10P型電流互感器鐵芯，只有對精度有特殊要求而10P型鐵芯不能滿足時菜采用造價相對較高的5P型電流互感器鐵芯。）

額定準確限值一次電流指互感器能滿足復合誤差要求的最大一次電流。

復合誤差指當一次電流與二次電流的正符號與端子標志的規定相一致時， 在穩態下，一次電流的瞬時值與二次電流瞬時值乘以變比的差的方均根值。

準確限值系數指額定準確限值一次電流與額定一次電流的比值，標準準確限值系數為5、10、15、20、30，一般系數越小，二次負載越大。

當一次電流足夠大時鐵芯就會飽和起不到準確反映一次電流的作用，準確限值系數就是表示這種特性。

5P20的含義為：該保護CT一次流過的電流在其額定電流的20倍以下時，此CT的誤差應小于±5％。

 其次，電流互感器準確級怎么計算？

   由于電流互感器本身存在勵磁損耗和磁飽和，使測量出來的二次電流KiI2與實際一次電流在大小和相位上都不可能完全相等，即測量結果存在誤差，用電流誤差和角誤差表示。

電流互感器的準確度級是指在規定的二次負荷變化范圍內，一次電流為額定值時的最大電流誤差。根據測量誤差的不同，劃分出不同的準確級。

（參看附表）我國GB1208-1997規定測量用電流互感器的測量精度有0.1、0.2、0.5、1、3、5六個準確度級。

不同的環節和場合，對測量的準確度級有不同的要求。

一般0.1、0.2級主要用于實驗室精密測量和供電容量超過一定值（月供電量超過100萬kWh）的線路或用戶；

0.5級的可用于收費用的電能表；

0.5～1級的用于發電廠、變電所的盤式儀表和技術上用的電能表；

3級、5級的用于一般的測量和某些繼電保護上。

保護用電流互感器準確限值系數的算法：

勵磁曲線測量法：

P級繞組的勵磁曲線應根基電流互感器銘牌參數確定施加電壓，二次電阻R2，可用二次直流電阻R2代替，漏抗X2可估算，電壓與電流的測量用放均跟值儀表。

模擬二次復合法：

進行基本誤差試驗時，如果配置相應的模擬二次負荷可間接核對準確限制系數是否滿足要求。電流互感器銘牌同上，在正常的差值法檢測電流互感器基本誤差線路上，將二次負荷Z取值！

最后是如果判斷電流互感器的準確級系數是否合格？

通過5%或10%誤差曲線數據判斷保護用CT是否合格保護用電流互感器二次負荷應滿足5%或10%誤差曲線要求，在額定電流倍數下，只要電流互感器二次額定負荷小于5%或10%誤差曲線允許的負荷，即判定該互感器合格。

例如銘牌信息為10P20，二次額定負荷15VA，二次額定電流5A的電流互感器。其中10P20的10為準確級（誤差極限為10%），需查看10%誤差曲線（如該數字為5即查看5%誤差曲線），P為互感器類型（保護級），20為準確限值系數（20倍的額定電流）。

根據保護用電流互感器準確級限值系數算法，由于間接法測量沒有考慮一次導體及返回導體電流產生的磁場干擾影響，通常間接法測量合格的互感器在用直接法核查，其結果不一定合格；

間接法測量不合格的互感器直接法了測量其結果基本上不符合，但是間接法測量方法簡單易行；有懷疑時，宜用直接法測量復合誤差，根基測量結果判定是否合格。
