電流互感器符號及其他電氣符號的對比圖

一、什么是電流互感器符號？

   1.1電流互感器在電力系統中的表示符號，這里簡單的介紹下符號在各種圖紙中的簡單畫法：

     1.1.1系統圖：主電路饋線上畫個圓圈，圓周線上引出一條二次線

     1.1.2原理圖：主電路饋線上畫個電感符號，電感兩端分別引出二次回路。（在下文第三點做詳細圖文介紹。）

  1.2 電流互感器符號表示：電流互感器的英文縮寫為"CT"

國內之前舊的縮寫是"LH"：L  H 分別指電流的“流” 合格互感器的“互”的拼音首字母的縮寫。最新的國際表示用”AT“

二、電流互感器有哪些符號。

參見《GB/T4728.6-2000電氣簡圖用圖形符號 第6部分 電能的發生與轉換》P14~P16.有各種電壓、電流互感器的標準符號。

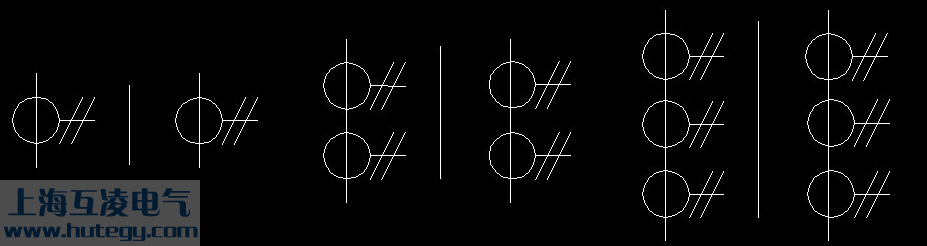

參見系統圖電流互感器符號有如下圖：

四、電流互感器符號具體表示什么含義?

4.1

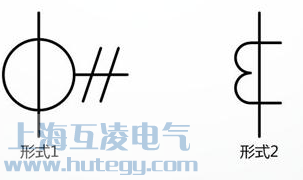

左邊為系統圖，右邊為原理圖；他們都表示一個級次組的電流互感器符號;   具體表示：CT 100/5 0.5級 0.5就是一個級次組的意思。

4.2

左邊為系統圖，右邊為原理圖；他們都表示一個鐵心兩級次組的電流互感器符號;比如CT 100/5 0.5/10p10  0.5/10p10就是兩個級次組的意思。

4.3

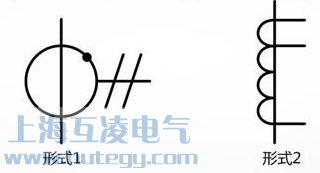

左邊為系統圖，右邊為原理圖；一個次級繞組帶抽頭 具體表示CT:100-200/5 0.5級

4.4

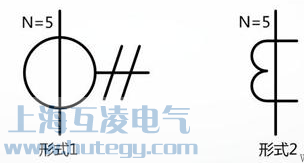

左邊為系統圖，右邊為原理圖；穿心5匝，一個次級繞組的，具體表示CT: BH-0.66  20/5 0.5 5次穿心。

4.5

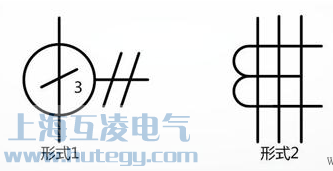

三條穿線一次導體的電流互感器符號

4.6

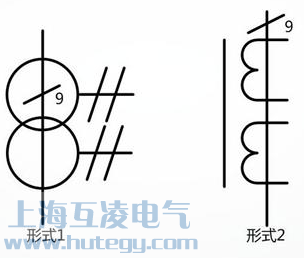

九條穿線一次導體的電流互感器符號

五、電流互感器符號的用途

電流互感器符號的主要的作用就是方便設計者跟使用方更直接明了的表達要設計使用的互感器該怎么選型，采購，使用接線。

將復雜的電氣設計變得更加簡介只管，大大減少工作量，讓電氣設計更加簡單只管。

文章有什么不詳細或者不足的真誠的希望你聯系我們更正補充，期待的你相互探討。

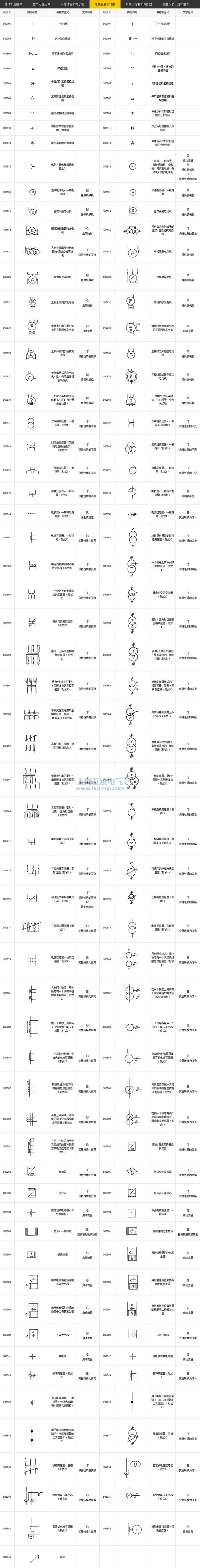

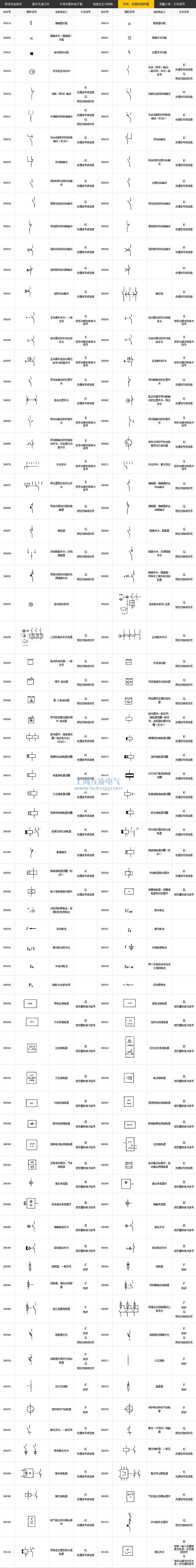

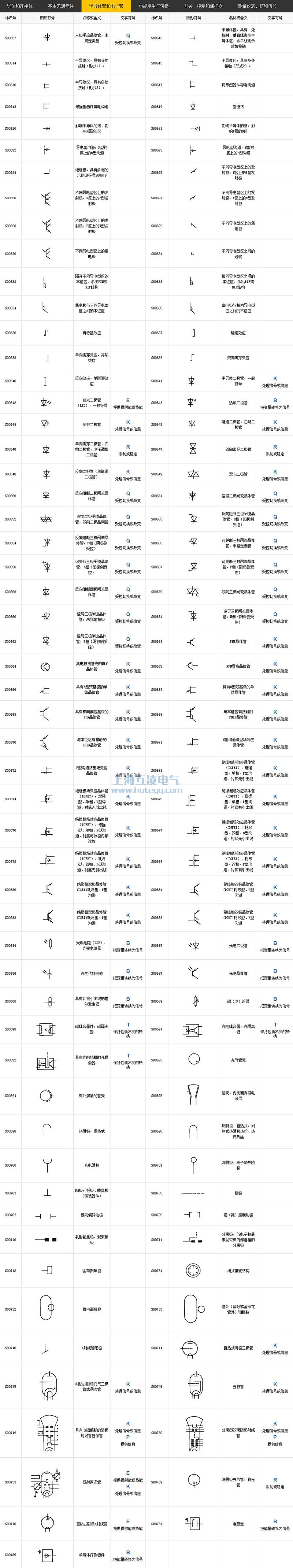

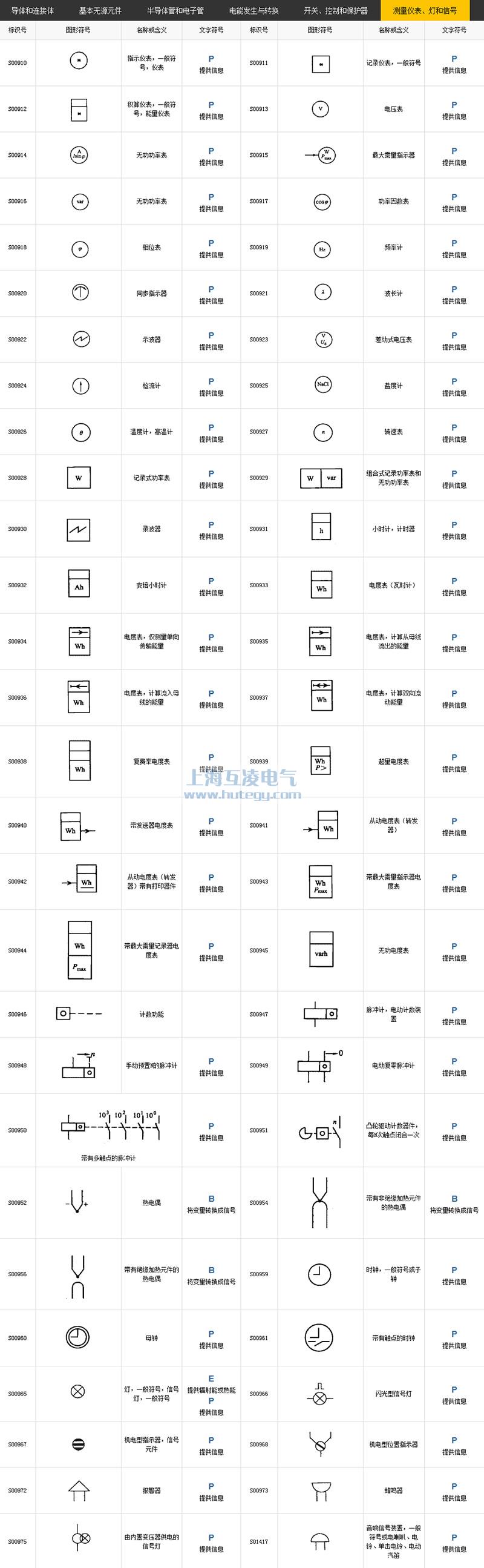

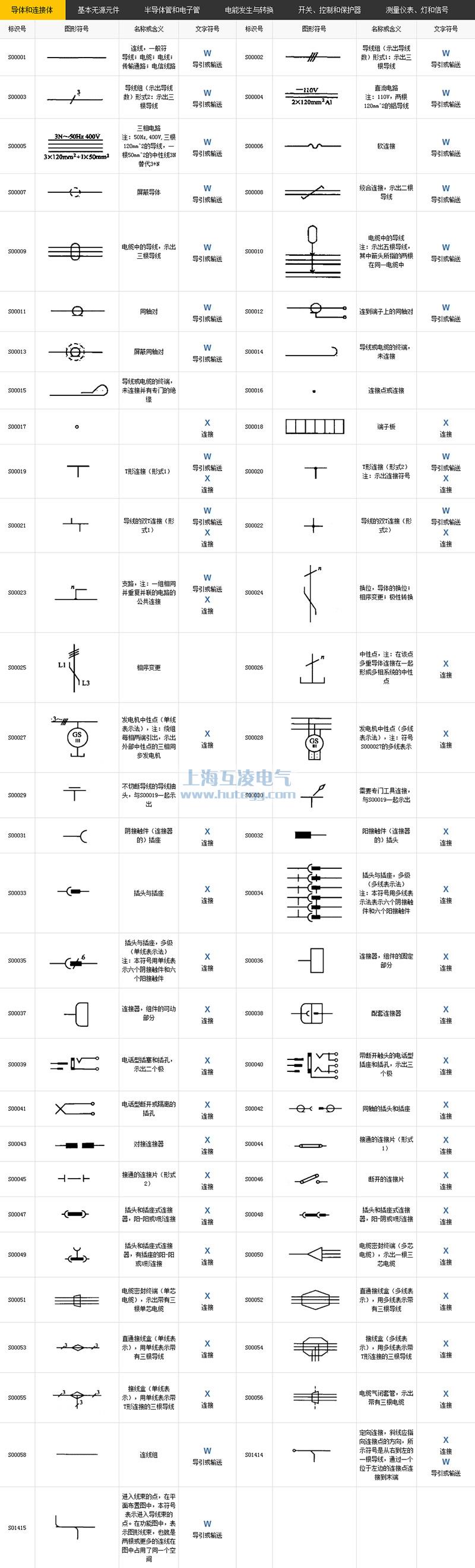

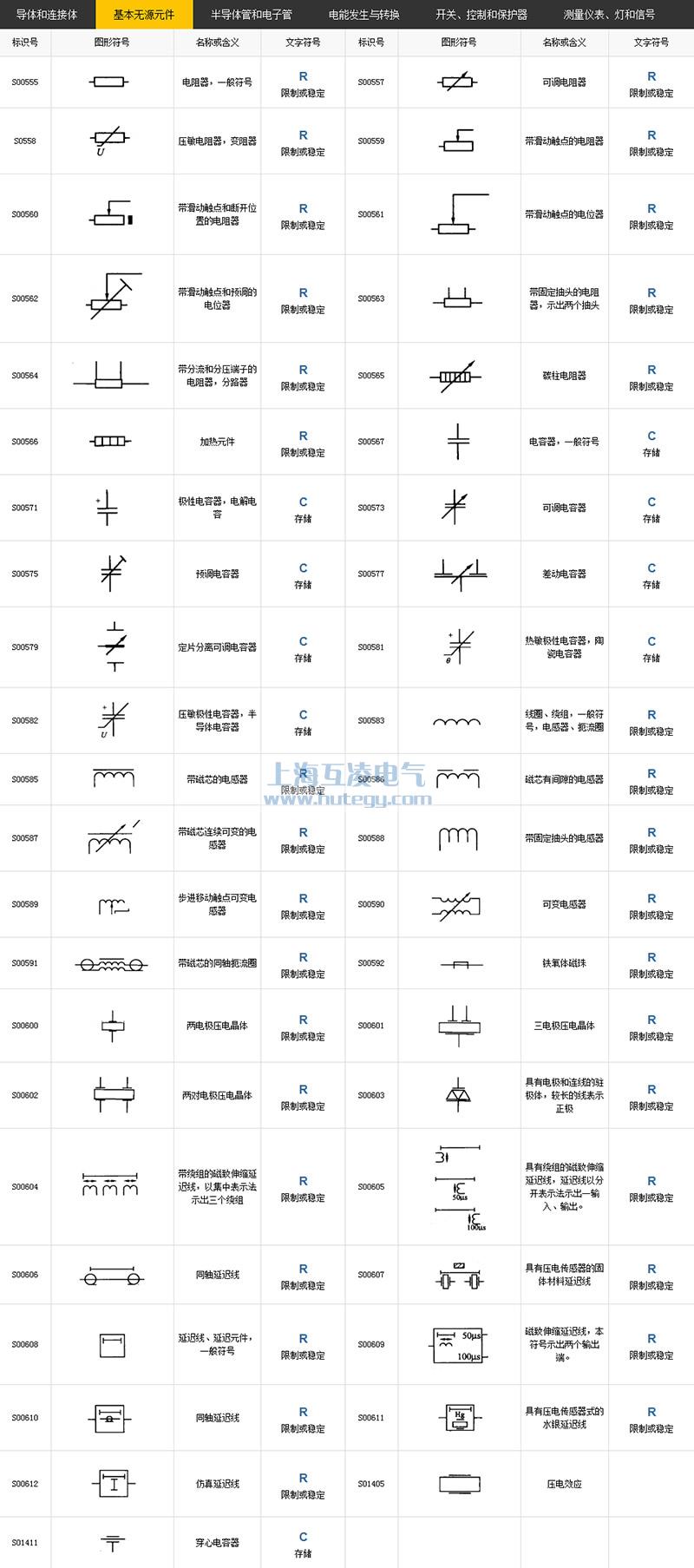

六、其他電氣符號對照?qǐng)D
